改車第一步去改個框,大概是很多人都會做的事情。當然,也不要忘了痞語錄第一條的名言: 屌框跟在床上脫光的美女一樣,快點上就是了............ 但是,BUT,鋁圈的規格你多少也要懂一下,不要當只會付錢的凱子,痞子繼上次的倒胎之後,今天讓你花五分鐘,懂得怎麼讀鋁圈規格!

你常看到鋁圈的規格,大概會是這這樣的。 16" 4H PCD 114.3 (或是4x114.3) 7J ET32 C/B:73

且讓痞子告訴你,這些數據代表啥。

16": 當然是輪框直徑,現在改裝車,大概都是18"為基本盤了...


這是之前試駕過的Hyundai i30cw, 原廠15"

P1290085

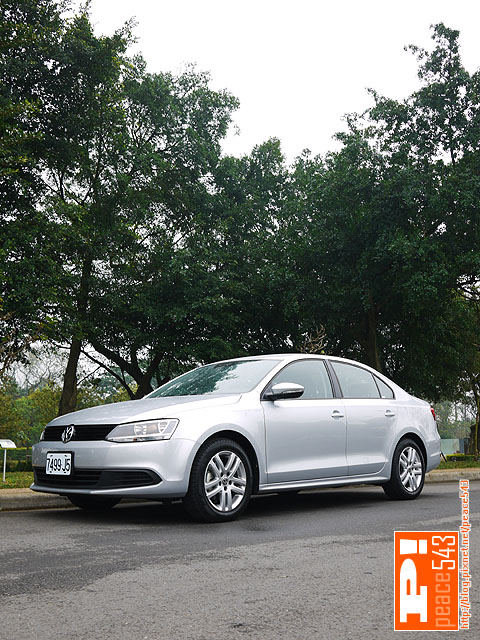

這是試駕過的Volkswagen Jetta mk6, 搭載16"


拿痞子之前的Golf mk4來看,這是裝18"的時候


後來換成17"...


痞子再之前的new beetle 也是18"... 才算剛剛好而已,不過金龜車的輪拱很適合改大框就是了...


現任的VW Passat Variant,也是18" BBS RC,但是看起來還有向上的空間...

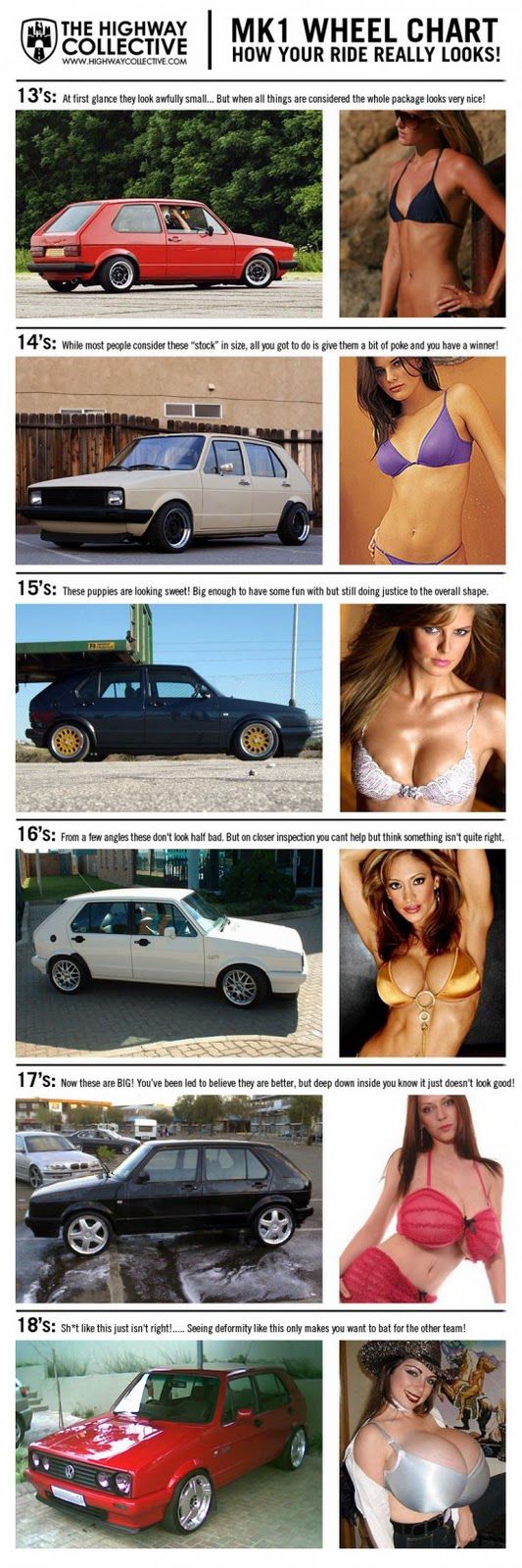

順便給大家一張對照表看一看,各種輪框大小對於Golf MK1的比例尺吧!

331002_311776202175724_100000300392662_1232863_802553101_o

4H : 4 hole的縮寫,中文會寫四孔。最常見從smart的三孔,到六孔都有。

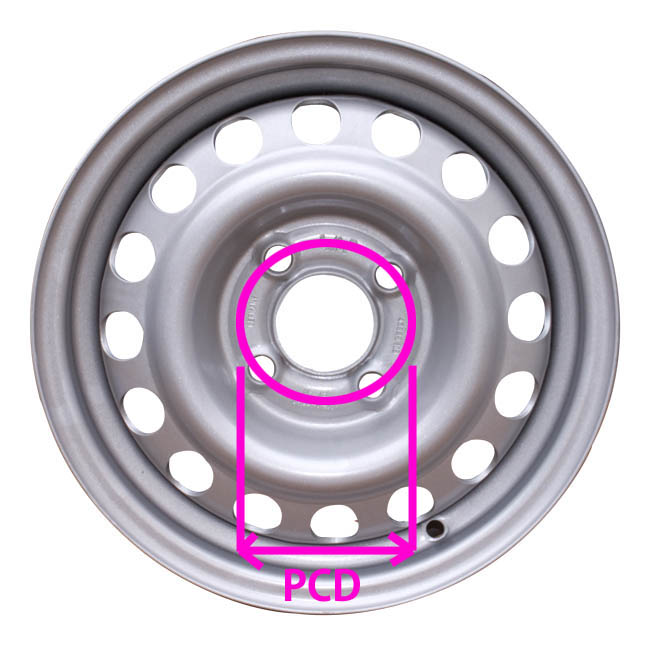

PCD,就是那四個或五個輪圈孔,畫成的圓形的直徑,單位是mm,請看下圖就知道啦。

13quot-caravan-rim-165-x-13-100mm-pcd

所以複習一下,4X100,就是四孔100mm的框。

tech-bolt-patterns

常見的PCD值大概如下:

Fiat/Alfa: 4x98 or 5xx98

VW: 4x100 or 5x100 or 5x112

日系車常見: 4x114.3

Opel/SAAB: 5x110

Toyota/Subaru: 5x100

Peugeot: 4x108



再來就是輪框很重要的,寬度,上面舉的例子是7J

其實輪框寬度的單位,是英吋,而不是J。(國外通常是標示為 15x7... 或是直接7",表示七吋寬

簡單來說,越寬的框越貴,可以裝的輪胎胎寬也越寬。你可以留意一下,Suzuki Solio這台小車,原廠配的輪框就是15吋,但是輪胎只配到很窄的寬度,那就是因為他的輪框寬度(台灣俗稱J數)很小。輪框寬度的單位是英吋,而台灣喜歡用輪框寬度的英吋數,後面接的英文字J,J數來代表寬度,所以台灣人誤用的說法中,1J=一英吋,也就是1J=2.54cm。所以你可以看看你輪框,上面一定會有寫你的寬度,算一下就知道大概可以配多寬的胎了。

J到底代表甚麼?其實是鋁圈的外脣形狀,有J跟JJ兩種。

JJ

JJ: 你找我有事嗎?

J 跟JJ差別在於框的外唇邊,有沒有胎唇邊,J有胎唇邊,配重塊可以用夾的;JJ的是平的,只能用貼的。至於寬度都一樣沒有改變...



offset 拷貝

再來,就是大家最困惑的ET值了,英文一般比較常說Offset(inset)。ET值呢(要對照上圖來看),就是輪框中心線(上圖的垂直虛線)到輪框內側跟hub接觸面的的距離

tech-offset-image2

所以呢,重點來了,要是一樣的輪框,ET值越大輪框會越向車身內縮ET值越小,會越向外凸出。以上圖來說ET30跟ET45的差異就是這樣,想像一下,裝上去同一台車,一定是ET30的比較外凸一點。

WP_000628

以現在的審美觀來看,輪框切齊車身,是基本的美學,所以一定要好好計算啊!



WP_000611



基本上這些資訊都可以在鋁圈上看到,像痞子的BBS RC,五孔112專用,8.5J,ET32

但是也請注意,每台車能忍受的ET值範圍都不一樣,所以換框前做點功課是必要的,不要當成冤大頭了!

Wheels_Centre_Bore

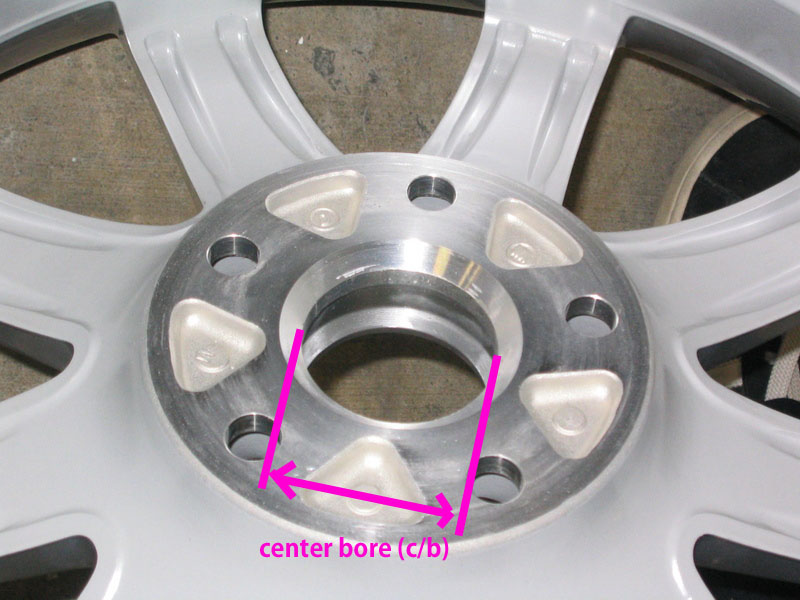

最後一個C/B,是Center bore的簡稱,就是HUB上會有的一個圓柱體,那個圓柱體的直徑。這個圓柱體不要以為他不重要,因為這個可是實際支撐鋁圈的地方,高速時會抖動,大概80%都是軸套(稍後會說)引起的,不可輕忽。

user36709_pic181578_1180134611

所以你只要看輪框內側,這個中心孔,就是所謂的CB了,一般通用型鋁圈都會做到73mm(給某車系專用框的話,直接就會做出),這樣子只要孔數對、PCD對,無論裝甚麼車都裝得上去,只要裝個軸套即可...

hubcentricrings002

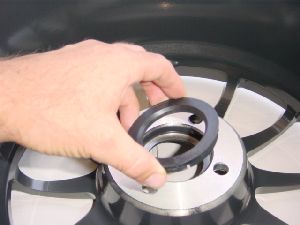

這個黑色的就是軸套,裝上去之後,讓中心孔可以100%承受力道,高速也比較不會抖。當然,軸套也有分好或壞的,也有聽過,某個軸套裝了之後還是會不穩,換了一個牌子之後就好了...

常見的c/b值: BMW 72.6(所以要是不是專用框,軸套很難做,等於是一片薄薄的墊圈), VW 57, Fiat/Alfa 58.1 (這數字也真夠厲害了,怎麼可以這麼零星)



所以,你要是有認真讀完這篇,你應該已經對鋁圈規格都瞭若指掌,你只要順便了解你愛車的規格,相信挑鋁圈對你來說,不是件難事了。

Now you know the secret.



上次介紹過的繃胎Tyre stretch,就跟輪框寬度,輪胎寬度息息相關;然而,車輛要站得漂亮(Stance),不僅跟輪框J數,輪胎寬度, 扁平比相關,ET(offset)更是關鍵,這些下次再另闢專文介紹介紹。



基本上,看了這篇我用心血寫出來教學文,還不快點在最下方按讚,你還算是好人嗎妳!?!?!?!  XDXDXD



至於輪框輪胎要怎麼搭配,請看: 大人的數學: 輪胎/輪框寬度搭配 (繃胎/倒胎教學) Tyre Stretch rim width



痞子五分鐘教學系列

 五分鐘教你懂 鋁圈 規格 (wheels/rims spec)
 5分鐘教你看輪胎規格、輪胎出廠(生產/製造)日期
 [教學] 三分鐘教你怎麼拍出有濃濃日本味/美國味的車子照片
 543傳說終結者: 外國的月亮比較圓之停車場拍照篇
 五分鐘系列: 車輛車頂架 安裝/驗車 申請辦法 常見問題 (Thule/都樂/yakima)
 五分鐘系列: 花大錢改框,但是螺絲你注意過了嗎? (球形、錐形螺絲)
 五分鐘教你分辨真偽Schmidt TH Line 鋁圈(舒密特)
 五分鐘系列: 給新手的美國開車/自駕遊 注意事項
 [五分鐘系列] 淺談氣壓避震 (air suspension, bagged, air ride)

延伸閱讀:

改車新潮流: 輪框不是只有大就好,還要跳色!

改裝新潮流: 輪框不是大就好,不是跳色就好,還要烤內框才行!

[車聚] 氣壓大軍襲擊 全部給我趴低! Air ride(Lexus LS400/IS250, Benz W140, Infiniti M35 エアサス 車高調)

說文解字: Tyre(tire) Stretch 倒胎、繃胎

Nice Rides in Taiwan 輪框跳色 - 台灣版 (III) (Suzuki Swift/VW LUPO/Audi A3)

Toyota Camry 2011 Low Rider + 消光金色烤漆改裝範例

18" light weight wheels/ 18吋輕量化輪圈/輪框的選擇..




我都這麼認真寫文了,你也說個讚咩! Tell your friend you like this article!!!

創作者介紹

毒舌痞子的五四三日記

毒舌痞子543 發表在 痞客邦 PIXNET 留言(50) 人氣()

留言列表 (50)

發表留言
  • 小曹
  • 總算了解ET直了
  • 賀!

    毒舌痞子543 於 2012/06/22 16:11 回覆

  • Rola Wei
  • 17"跟18"的RC,視覺效果真的差很大,,,17"延伸性明顯不足~~只可惜,當初只爆了1CM~~17" 7J已經是極限><~~希望有機會能上18啊~~
    謝謝版大又讓我複習一遍^^
  • 17" 7J算是很合適啊,又不重托,18"就要看運氣了,畢竟您的愛車算是compact size...

    毒舌痞子543 於 2012/06/22 16:10 回覆

  • turtle
  • 痞子哥~又上了一課(雖然還不是很懂,資質問題嗎?),不過也有基本的了解了!!!
    看來要換框真的要慎選,除了銀子還要腦子~ 不過我兩樣都很缺說.......呵呵呵
  • 沒錯,改車不是只有把錢掏出來而已,還要動腦的。

    毒舌痞子543 於 2012/06/22 16:10 回覆

  • Victor
  • 讚讚讚
    又上了一課
  • 小蛋黃
  • 真是用心,我也很用心看,謝謝啦
  • 陳賢儒
  • 我在鍛輪廠上班也不知道怎麼看~~哈哈哈~~~~
  • 訪客
  • 太棒了....這個好文章一定要分享~~~^^
  • ws57225
  • 很好!!上了一課!!
  • 吳俊霆
  • 讚!!!!借分享這好知識.....

  • b8803068
  • secret 你拼錯了XD
  • 哈 難得有讀者這麼認真看文字(笑

    毒舌痞子543 於 2013/07/08 10:33 回覆

  • 我是我
  • 讚!
    讓自己多充分這一塊的知識謝謝分享
  • DD
  • 好詳細喔~謝謝!
  • Solid0320
  • 請問: 在相同的ET值的輪框上使用不同寛度的輪胎(比如 225 跟 265) 輪胎最後"突出" 來的程度是否會有不同 ?
  • 輪框當然是一樣的,就是用265的話,輪胎會胖胖的, 225就比較不胖~

    毒舌痞子543 於 2013/07/30 20:50 回覆

  • stone
  • vear good.....
  • 林俊龍
  • 講的很詳細!讚
  • The Best Chang
  • 很讚的一課!! 借分享
  • John Yu
  • 我終於懂了 讚啦 感恩
  • TK Fu
  • 痞大您好, 您的文章讓不懂車的我受益良多, 不過也感覺快被毒到了(笑); 請教一個笨問題, ET值有可能小於0嗎?
  • 是有的,所以會有負的ET唷! 你會看到比如ET -8!

    毒舌痞子543 於 2013/11/15 23:19 回覆

  • Parahrt Parahrt
  • 真是受益多多 謝謝
  • Parahrt Parahrt
  • 真是受益多多 謝謝
  • t89200670
  • 著實上了一課,受益良多,感謝您了.
  • 悄悄話
  • 悄悄話
  • .皇家
  • j數越大越突出車身? et值還是不太清楚 ><
  • ET值固定,J數越大,就會同時往車身外側、內側凸出.....(因為輪框變寬啦

    毒舌痞子543 於 2014/10/06 10:48 回覆

  • 小`孟
  • 請問達人 那 5孔100 能上 5孔114.3? 或只要是 114.3的 都能直上 114.3 謝謝
  • 不能直上,只能用轉接座的

    毒舌痞子543 於 2015/03/05 19:35 回覆

  • 小`孟
  • 例如 馬自達5孔114.3 ET 40 能上三菱114.3 ET 26 ?
  • 114.3都可以上(注意上面說的中心孔,軸套要重買),ET值不要差太多就可以

    毒舌痞子543 於 2015/03/06 09:06 回覆

  • 小`孟
  • 感謝你的回答 讓我受益良多 我的中心孔為67 我想裝的那個框為中心孔64 只要買軸套就好?
  • 鋁圈中心孔一定要比車上中心孔要大(或是相等),不然怎麼裝?

    毒舌痞子543 於 2015/03/09 23:17 回覆

  • 小`孟
  • 例如 中心 56 能裝67的?
  • 訪客
  • 看不太懂指知道讚就對了!
  • 豬頭
  • 請問鋁圈跟輪胎大小對於里程計算和時速會有差異嗎?
  • 訪客
  • 痞子大您好~ 請問一下!

    golf 3 和 vento 若要裝15吋框的話,J跟ET要怎麼配比較好?
    可以推薦一下嗎? 感謝?
  • ls460
  • 請問08年的凌志ls460
    要怎麼配呢我要換20吋的
  • 訪客
  • 感謝指教......
  • 請教輪胎對應
  • 您好,我的車是NISSAN LIVINA,原廠配圈為15吋 4孔114 5.5J ET45,若想裝15吋 7J ET35 5H112,是否可行?謝謝!
  • 5H 114.3 的圈很多又便宜,不用去裝5H112的,因為你還要買轉接座,不划算。

    毒舌痞子543 於 2015/12/01 10:42 回覆

  • Joe Yang
  • 100個👍
  • Alexa
  • 痞子大請教您 我的MK5目前是用倍適登B12 如果用225/40-18 8J ET40 會磨到葉子板嗎?
  • 印象中不會唷! 標準是ET45, ET40出來一點,應該是不會有事

    毒舌痞子543 於 2016/04/07 14:31 回覆

  • Alexa
  • 收到!謝謝你!
  • 矮額
  • 請問鋁圈大小不一樣但ET值跟J數一樣,那裝起來一樣嗎?
  • 輪胎還要配到差不多的話,是可以裝的,但很少人這麼做...

    毒舌痞子543 於 2016/05/17 14:56 回覆

  • 矮額
  • 因為看到別人裝7.5J/et40/17很切齊葉子板,我的是7J/et40/15就沒很齊。想知道說是因為差那0.5就差很多嗎?還是輪筐大小不一樣所以其他規格即使一樣但也會因為筐變大而不一樣嗎?
  • 輪框直徑跟有沒有切齊,關係沒這麼大。

    毒舌痞子543 於 2016/05/19 07:35 回覆

  • 訪客
  •   天阿!終於找到一個讓我不懂車的人也好有說服力!讚啦!
    版主您好,因本人於今年4月份換了四個鋁圈17"換17"+輪胎(台中汽車百貨),螺絲用原本的,軸套有換,結果如您所說,一直會有抖動的問題,先後回去做平衡及換螺絲,還是無法解決此問題,回原廠(福斯2011Y8M GOLF 1.6 TDI),該態度實在是讓我無法接受(不是口氣哦),姞果一直拖到現在,如今清楚了!謝謝您。

    PS.應該是軸套的問題吧@@!
  • 正確

    毒舌痞子543 於 2016/06/05 22:23 回覆

  • Guest
  • 本人BMW 3系原廠原廠配17框 前後都225 ET都5x. 現在上了個舊款M包配框, 18" 前變245 (ET3x), 後變265(ET5x) 是部不會磨到也不會重託, 但是昨天發現近一個塔式的停車場胎緣會剛好卡住要開進去的軌道進不去, 請問這是突發事件還是常態呢??是否有可能改善???
  • 你是磨(卡)到框還是磨到胎?我猜測是胎啦,看起來就是胎太寬,後輪265似乎過寬?

    毒舌痞子543 於 2016/07/18 16:27 回覆

  • Guest
  • 補充一下 原先是配前後都7J, 後來換的M包框 為8.5J/9.5J 以上皆為原廠框, 採原廠輪胎配置, 同世代 3系換上 M3配框這樣
  • Guest
  • 版大, 我是樓上那位~
    我又仔細了研究一下這篇,
    這樣算起來融合ET值56=>38
    加上胎寬, 一輪可能就增加了近30mm
    (兩輪寬度就增加60mm),
    那請問
    前8.5J(原廠配245)
    後9.5J (原廠配265)
    如果在下次換胎換成
    前235&後255甚至前225&後245
    這樣是否可行呢? (建議哪種@@)
  • 我自己也開3,我覺得這樣的ET/J值都是OK的,就是胎配窄一點試試看吧。

    毒舌痞子543 於 2016/07/21 15:23 回覆

  • 訪客
  • 請問大大…五孔100的鋁圈能換成五孔114.3的鋁圈嗎?感謝
    (2011年legacy2.0 16吋想換WRX17吋)
  • 要用轉接座

    毒舌痞子543 於 2016/07/25 11:06 回覆

  • 賴佳彬

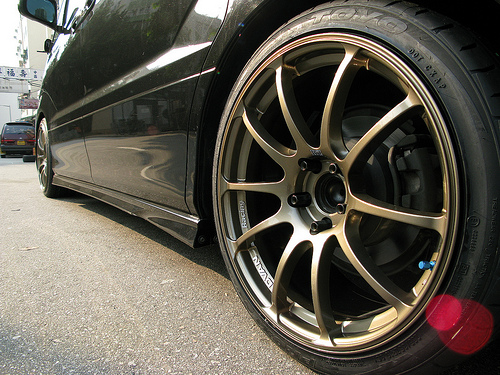

  • 可以請問大大第一張圖的車用是什麼輪圈嗎,好看!
